0510-83591626
0510-83591626
金相組織-馬氏體不銹鋼組織-隱石檢測
發布時間：2022-04-12 瀏覽量：2635次
馬氏體不銹鋼組織

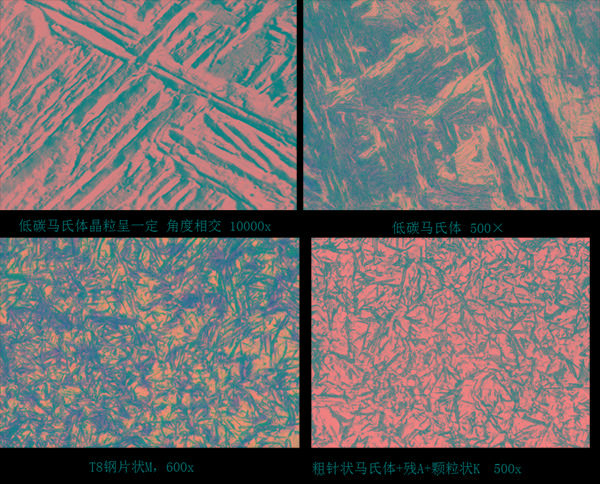

馬氏體不銹鋼是以Fe-Cr-C三元合金為基礎的一類不銹鋼，通常焊接條件下較快的冷卻速度促使其焊縫主要以馬氏體組織存在。
馬氏體不銹鋼的熔池凝固成8鐵素體，在某些情況下，焊縫凝固終了時會形成奧氏體或奧氏體+鐵素體的混合物。
焊縫金屬繼續冷卻時6鐵素體轉變為奧氏體，而在低于大約1100℃時形成完全的奧氏體組織；進一步冷卻時奧氏體將轉變為馬氏體。
這種組織轉變過程為：L→L+Fp→Fp+A→A→馬氏體（M)。
如果一些鐵素體是在凝固終了時形成的，則可能充分富集鐵素體形成元素（含Cr、Mo等元素），在凝固溫度以下冷卻時不轉變為奧氏體，而是殘留在焊縫晶界或亞晶界，最終焊縫金屬組織將會含有馬氏體和共晶鐵素體的混合組織。這種組織轉變過程為：
L→L+Fp+KA+F.)→Fp+A+F.→A+F.→M+F。。此外，某些初始鐵素體也有可能在高溫時不完全轉變成奧氏體，而在冷卻時殘留在組織中直至室溫，形成馬氏體+先共析鐵素體兩相組織，其組織轉變過程為：
L→L+Fp→Fp→A+Fp→N+Fp。
相關新聞
官網微信
Copyright ? 2017-2024 江蘇隱石實驗科技有限公司 All Rights Reserved 備案號：蘇ICP備2021030923號-2
蘇公網安備32020502001473 技術支持：迅誠科技
